2、是可以起到一定的接地保護作用，如果電纜芯線內發生破損，泄露出來的電流可以順屏蔽層流如接地網，起到安全保護的作用。 　　電線電纜分類應用及基本結構 　　

1、分類 　　

把用以傳輸電(磁)能、信息和實現電磁能轉換的線材產品統稱為電線電纜。按用途不同可以將電線電纜分為五大類： 　　裸電線：僅有導體而無絕緣層的產品，如鋼芯鋁絞線、鋁絞線、銅絞線。產品主要用在城郊、農村、用戶主線、開關柜等。 　　繞組線(電磁線)：以繞組的形式在磁場中切割磁力線感應產生電流，或通以電流產生磁場作用的電線，主要用于各種電機、儀器儀表等。如漆包線。 　　電力電纜：在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，如交聯聚乙烯絕緣電力電纜等。產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。 　　通信電纜和光纜：傳輸電話、電報、電視、廣播、傳真、數據和其他電信信息的電纜、光纜等。 　　電氣裝備用電線電纜：從電力系統的配電點把電能直接傳送到各種用電設備、器具的電源連接線路用的電線電纜。如控制電纜、布電線等。 　　

2、電線電纜的應用 　　電力系統：電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜、電磁線以及電力設備用電氣裝備電線電纜等。 信息傳輸系統：用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纜、數據電纜、電磁線、電力通訊或其他復合電纜等。 機械設備、儀器儀表系統：除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。 　

3、電線電纜的基本結構 　　

導體：傳導電流的物體，電線電纜的規格都以導體的截面表示。 　　

絕緣：將絕緣材料按其耐受電壓程度的要求，以不同的厚度包復在導體外面而成。

保護層：保護電纜的部分。電纜為什么要鎧裝和絞合鎧裝電纜指具有金屬材料鎧裝保護層的電纜，電纜加上鎧裝層的目的除了增強抗拉強度、抗壓強度等機械保護延長使用壽命外，還可以通過屏蔽保護提高電纜抗干擾性能。 　　

常用的鎧裝材料有鋼帶、鋼絲、鋁帶、鋁管等，其中鋼帶、鋼絲鎧裝層具有高導磁率，有很好的磁屏蔽效果，可以用于抗低頻干擾，并可使鎧裝電纜直埋敷設而免于穿管且價廉物美在實際運用較多。 　　

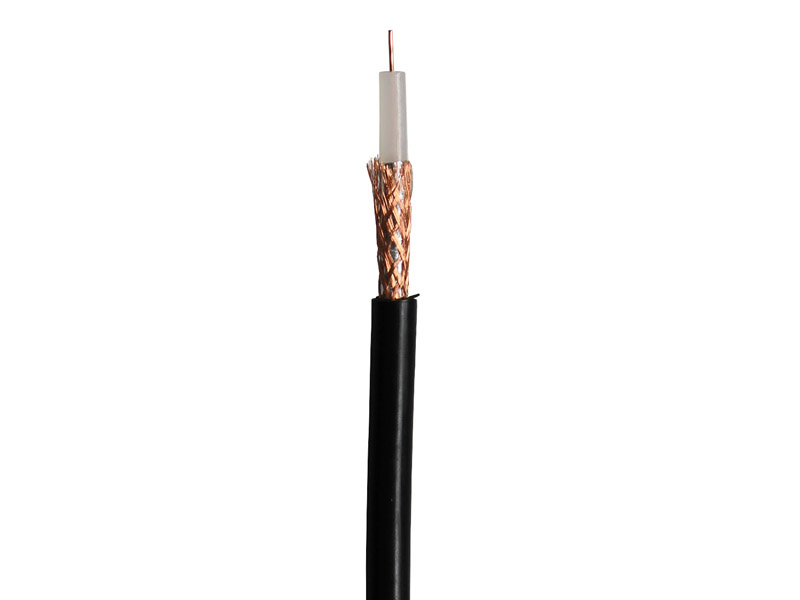

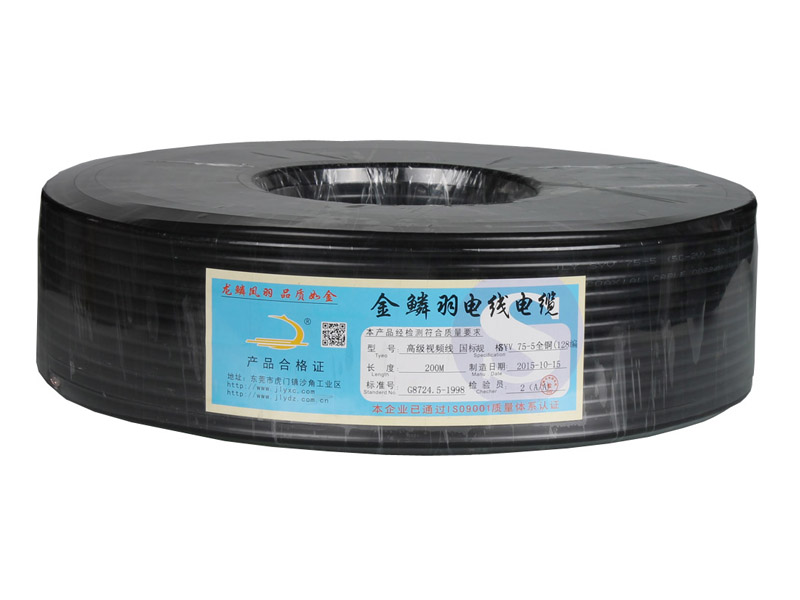

不同規格不同根數的銅線按一定的排列順序和絞距絞合在一起，就變成了直徑較大的導體，這種絞合的大直徑絞合后導體要比相同直徑大小的單支銅線更加柔軟，做出的電線彎曲性能好，搖擺測試時不容易斷，針對一些對柔軟有要求的線材(比方說醫療級線材)更加容易達到要求。從電氣性能說：導體通電后,由于電阻消耗電能而發熱.隨著溫度升高會影響絕緣層和保護層材料性能壽命.為了使電纜高效運轉,應增大導體截面,但大截面單根導線不便于彎曲,柔軟性差,很不利于生產運輸和安裝敷設.從機械性能上又要求具有柔軟性,可靠性,多根單線扭在一起絞合,即可解決矛盾. 視頻監控線組織結構：PVC聚氯乙烯護套、銅線編織屏蔽層、實心聚乙烯絕緣、銅芯導體編織網由細銅線編織而成，將電信號約束在一個封閉的空間中傳播。同時，可以阻止在外信號的串入，加強電纜強度。編織網根據監控線的規格不同可以分為64編，96編和128編，編數越多，傳輸性能和屏蔽性能越強。一般有銅包鋁，全銅，無氧銅。
